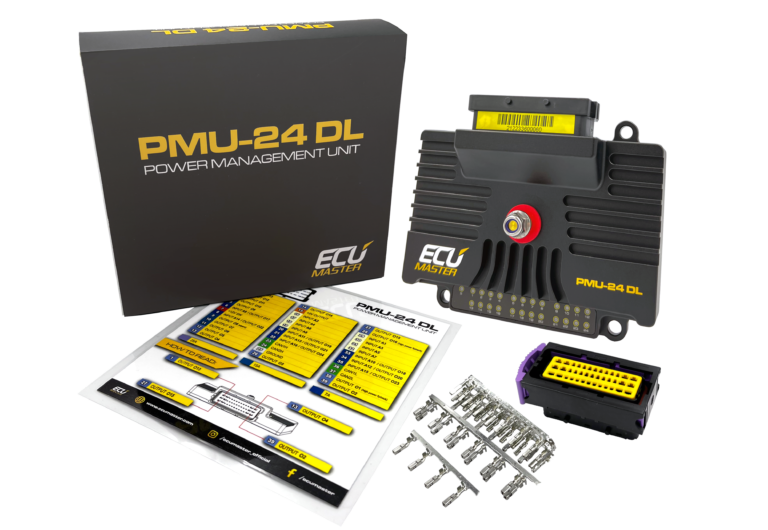

PMU 16 i 24
Dziesiątki lat temu krytycznymi komponentami elektronicznymi w samochodzie wyścigowym były cewka zapłonowa i punkty zapłonu. Obecnie samochody wyścigowe są wyposażone w zaawansowane systemy zarządzania silnikiem, układy zapobiegające blokowaniu kół podczas hamowania, łopatki zmiany biegów, rejestratory danych, radia, pompy elektryczne, wentylatory i światła. Wszystkie komponenty muszą być kontrolowane we właściwym momencie, a wszystkie wymagają zabezpieczenia obwodów, aby zapobiec uszkodzeniom lub pożarowi. Tradycyjnie bezpieczniki i przekaźniki spełniały wszystkie te funkcje, ale mają wiele wad, takich jak skomplikowane wiązki przewodów, wrażliwość na wibracje i temperaturę oraz trudną diagnostykę. Wszystkie te problemy można rozwiązać, stosując inteligentne jednostki zarządzania energią (PMU). Nasza nowo opracowana jednostka PMU jest na czele technologii. Zapewnia 16 wyjść wysokoprądowych (i wykorzystuje wiele jednostek, jeśli potrzeba więcej wyjść).
OGÓLNY |
|
| Zakres temperatur | AECQ100 KLASA 1 (-40 do +125˚C) |
| Procesor | 32 bity samochodowe, 90MIPS |
| Napięcie robocze | 6-22V, odporność na przepięcia zgodnie z ISO 7637 |
| Załącznik | IP 60, aluminium obrabiane CNC na zamówienie |
| Rozmiar (mm) i waga (g) | 131x112x32,5, 370g |
| Złącza | 1 x 39 Złącze samochodowe,
1 x śruba M6 do podłączenia akumulatora |
| Komunikacja komputerowa | CAN (ECUMASTER USBtoCAN, PEAK CAN, KVASER) |
WYJŚCIA |
|
| Wyjścia o dużym natężeniu prądu | 10 x 25A (ciąg dalszy), 6 x 15A (ciąg dalszy) z zabezpieczeniem nadprądowym i przegrzaniem. Wyjścia można sparować w celu zwiększenia możliwości ciągłego prądu. Prąd i napięcie są mierzone dla każdego wyjścia |
| Całkowity prąd wyjściowy | 150A ciągły |
| Krok sterowania prądem wyjściowym | 100mA |
| Wyjście wycieraczek | Dedykowane wyjście z funkcją hamowania wycieraczek |
| +5V | Monitorowane wyjście 5 V, 500 mA do zasilania zewnętrznych czujników. |
WEJŚCIA |
|
| Wejścia analogowe | 16 wejść, rozdzielczość 10 bitów, 0-5 V (zabezpieczone), z programowo wybieranymi 10K Ohm pullup i pulldown |
| Klawiatury CAN | 2 x klawiatury Ecumaster (4, 6, 8, 12 klawiszy) |
INNY |
|
| Wskaźnik stanu wyjścia | 16 dwukolorowych diod LED |
| Akcelerometr/żyroskop | Akcelerometr 3D z żyroskopem 3D do rejestrowania i wykrywania kolizji |
| Zegar czasu rzeczywistego | Tak, superkondensator do zasilania awaryjnego (do 3 dni) |
Magistrala CAN |
|
| Interfejs CAN | 2 x CAN2.0A/B |
| Standardowa CAN | CAN2.0 A/B – 125, 250, 500, 1000 kbps |
| Strumień wejścia/wyjścia | Zdefiniowane przez użytkownika z maskowaniem bitowym,
do 100 wiadomości wejściowych |
REJESTROWANIE * |
|
| Rejestrowanie pamięci | 256 MB |
| Prędkość rejestrowania | Zmienna, definiowana dla każdego kanału, do 500 Hz |
FUNKCJE |
|
| Operacje logiczne | AND, OR, NOT, XOR, >, <, =, >=, <=, !=, isTrue, isFalse, Toggle, Flash, Pulse |
| Liczba funkcji | 100 |
| Liczba operacji | 250 |
| Częstotliwość aktualizacji | 500Hz |
| Funkcje specjalne | Wycieraczki, kierunkowskazy |
